Der Wiederaufbau Münsters nach 1945 folgte dem historischen Straßenbild, doch der Untergrund ist seither ein Flickenteppich. Mittelalterliche Gräben, verfüllte Keller und Sandlinsen aus der Saale-Eiszeit wechseln sich auf kurzer Distanz ab. In unserer Erfahrung scheitern punktuelle Aufschlüsse hier oft, weil der Übergang zwischen Münsterländer Kiessand und darunter anstehendem Tonmergel auf 50 Meter um zehn Meter springen kann. Dann braucht es ein durchgehendes Bild. Die Elektrische Widerstandsmessung / VES (Vertikale Elektrische Sondierung) liefert dieses Profil, ohne den Boden aufzureißen. Von der Sentruper Höhe bis zur Gievenbecker Niederung kartieren wir Schichtgrenzen und Grundwasserleiter über eine Tiefe von 80 Metern, kalibriert an lokalen Bohrprofilen und ausgewertet nach DIN 4094.
Widerstandsmodelle ohne lithologische Kalibrierung sind in Münsters wechselhaftem Untergrund nur bunte Bilder — erst der Abgleich mit einem Schurf macht aus einem Ohm-Meter-Wert einen Sand oder Tonmergel.
Methodik und Umfang
Münsters Klima mit 780 mm Jahresniederschlag und langen Feuchteperioden im Winterhalbjahr verändert die elektrischen Kontraste im Boden fundamental. Ein im August trockener Sandhorizont zeigt 800 Ohm-Meter, derselbe Horizont im Februar nach drei Wochen Dauerregen nur noch 200. Wer das ignoriert, interpretiert eine Scheinschicht. Unser Messprotokoll führt jede VES daher mit Vor-Ort-Kalibrierung an einem Schurf oder einer leichten Rammsondierung durch, deren Schichtenverzeichnis die Inversionsrechnung stützt. So wird aus einem reinen Widerstandsmodell ein belastbares Baugrundmodell. Wir messen mit Wenner- und Schlumberger-Konfiguration, je nach Platzverhältnissen. In engen Innenhöfen der Altstadt setzen wir kurze Auslagen mit 1,5 Meter Elektrodenabstand ein, auf Freiflächen bei Gievenbeck fahren wir Auslagen bis 200 Meter Länge für Tiefenprofile unterhalb der quartären Lockergesteine.
Lokaler geotechnischer Kontext

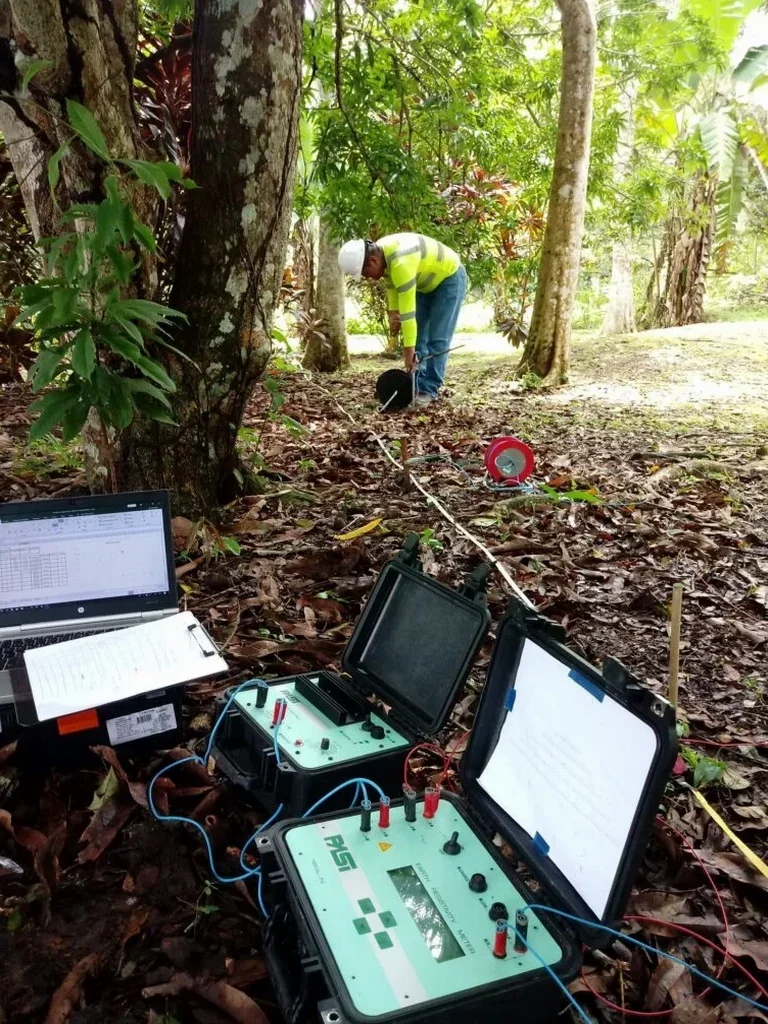

Das Messgerät selbst ist kompakt: ein Geoelektrik-Messgerät mit integriertem 400-Watt-Sender, zwei Strom- und zwei Potenzialelektroden, dazu Kabeltrommeln mit farblich codierten Steckverbindungen. Das Risiko liegt nicht im Gerät, sondern in der Inversionsfalle. Ein sauberer Kurvenfit nach kleinsten Fehlerquadraten kann physikalisch vollkommen falsch sein, wenn die Mehrdeutigkeit des Potenzialfelds nicht durch externe Information gebrochen wird. In Münster sehen wir das häufig bei Tonmergel-Linsen im oberen Grundwasserleiter: Die Inverse rechnet einen durchgehenden Tonhorizont, wo tatsächlich nur eine lokale Eintrübung vorliegt. Wir begegnen dem mit Vor-Ort-Kalibrierung an einem bestehenden Bohrpunkt und mit Regularisierungsverfahren, die glatte Übergänge erzwingen, wo geologische Erfahrung dies rechtfertigt.
Häufige Fragen
Was kostet eine VES-Messung in Munster?
Eine einzelne vertikale elektrische Sondierung mit Auswertung liegt je nach Auslagenlänge und Kalibrieraufwand zwischen €490 und €840. Bei mehreren Messpunkten auf einem Grundstück reduzieren sich die Kosten pro Punkt durch gemeinsame Anfahrts- und Rüstzeiten. Wir erstellen ein verbindliches Angebot nach Einsicht in die Planunterlagen.
Welche Tiefe erreicht die Messung im Münsterländer Untergrund?
Die Erkundungstiefe hängt von der maximalen Auslagenlänge ab. Als Faustregel gilt etwa ein Drittel der Auslage. Mit 200 Meter Auslage erreichen wir rund 65 bis 80 Meter unter Gelände. Das reicht aus, um die quartären Sande und Kiese vollständig zu durchteufen und den Übergang zum Tonmergel der Oberkreide zu erfassen.
Kann die VES eine Bohrung vollständig ersetzen?
Nein. Die VES liefert ein kontinuierliches Widerstandsprofil, aber keine direkte Bodenansprache. Erst die Kalibrierung an einer Bohrung oder einem Schurf übersetzt Ohm-Meter-Werte in lithologische Einheiten. Wir setzen die VES daher als Ergänzung ein, um zwischen Bohrungen zu interpolieren oder um die Ausdehnung einer bekannten Schicht lateral zu verfolgen.
Funktioniert die Messung auch bei oberflächennahem Grundwasser?
Ja, und das ist in Münster mit seinen oft hoch anstehenden Grundwasserständen in der Aa-Niederung ein Vorteil. Gesättigte Sande leiten den Strom gut und erzeugen klare Kontraste zu geringleitenden Mergelschichten. Die Messung wird bei hohem Grundwasserstand sogar aussagekräftiger, weil der Kontrast zwischen Aquifer und Aquitarde zunimmt.
