Die bodenmechanische Untersuchung in Munster erfordert eine präzise Abstimmung auf die quartären Lockergesteine der Münsterländer Tieflandsbucht. Die DIN 4020 schreibt für Baugrundgutachten verbindliche Laborversuche vor, deren Aussagekraft maßgeblich von der Probenqualität und der versuchstechnischen Sorgfalt abhängt. In Munster, wo wechsellagernde Sande, Schluffe und Geschiebemergel den Untergrund prägen, entscheidet die korrekte Klassifikation bindiger und nichtbindiger Horizonte über die Zulässigkeit von Flachgründungen oder die Notwendigkeit von Tiefgründungen. Wer in Stadtteilen mit bekannten Setzungsproblemen wie Gievenbeck oder entlang der Werse-Aue plant, kommt an einer detaillierten bodenmechanischen Untersuchung nicht vorbei. Das akkreditierte Labor führt sämtliche Versuche nach DIN 18137 (Scherversuch), DIN 18135 (Kompressionsversuch) und DIN 18196 (Bodenklassifikation) durch. Ergänzend zur Laboranalyse kann eine SPT-Bohrung die Lagerungsdichte der rolligen Schichten in-situ bewerten und so das Bild des Baugrunds vervollständigen.
Die verlässliche bodenmechanische Untersuchung in Munster liefert die Bemessungskennwerte, die der Baugrund mit seiner glazial geprägten Heterogenität nicht preisgibt – bevor der erste Bagger anrückt.
Methodik und Umfang
Munster zählt über 315.000 Einwohner und liegt auf einer Höhe von etwa 60 m ü. NHN, eingebettet in die sandig-lehmigen Ablagerungen der Saale-Kaltzeit und der nachfolgenden Warmzeiten. Diese geologische Ausgangslage führt zu einer ausgeprägten Heterogenität des Baugrunds, die sich in stark schwankenden Steifemoduln und Scherfestigkeiten niederschlägt. Eine bodenmechanische Untersuchung liefert hier die belastbaren Kennwerte, die für die Bemessung nach Eurocode 7 (DIN EN 1997-1) benötigt werden. Das Prüfspektrum umfasst die Bestimmung der Korngrößenverteilung, der Konsistenzgrenzen nach Atterberg, die Ermittlung der Scherparameter φ' und c' im Rahmenschergerät sowie die Analyse des Kompressions- und Konsolidierungsverhaltens im Oedometer. Für bindige Böden mit organischen Anteilen, wie sie in den Niederungsbereichen der Aa oder im Rieselfelder-Gebiet vorkommen, ist die Bestimmung des Glühverlusts und die Klassifikation als Bodengruppe F (Faulschlamm) nach DIN 18196 unerlässlich. Jede Prüfung erfolgt unter kontrollierten Bedingungen im DIN-geprüften Labor, sodass die Ergebnisse in das geotechnische Standsicherheitsnachweis einfließen können.
Lokaler geotechnischer Kontext
Die Baugrundverhältnisse im Osten von Munster um Handorf unterscheiden sich fundamental von jenen im Westen nahe Roxel. Während in der östlichen Werse-Niederung mächtige holozäne Auelehme und torfige Lagen anstehen, die ein ausgeprägtes Setzungs- und Kriechverhalten zeigen, dominieren westlich der Kernstadt pleistozäne Sande und Geschiebemergel mit deutlich höheren Tragfähigkeiten. Eine bodenmechanische Untersuchung, die diese faziellen Unterschiede nicht differenziert auswertet, läuft Gefahr, einheitliche Kennwerte anzusetzen, die in der organischen Weichschicht zu Unterschätzungen der Setzungsmaße führen. Besonders kritisch wird es bei Gründungen im Übergangsbereich zwischen Sandlinsen und Beckenschluffen, wo differenzielle Setzungen von mehr als 2 cm auftreten können. Das Labor untersucht deshalb gezielt die Zeitsetzung nach DIN 18135 und bestimmt den Konsolidierungsbeiwert cv, um den zeitlichen Verlauf der Setzungen prognostizieren zu können. Bei weichen, normalkonsolidierten Tonen wird zusätzlich die undränierte Scherfestigkeit cu im Flügelscherversuch ermittelt, um die Anfangsstandsicherheit von Baugruben zu bewerten.
Geltende Normen
DIN 4020: Geotechnische Untersuchungen für bautechnische Zwecke, DIN EN ISO 17892 (Reihe): Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben, DIN 18196: Erd- und Grundbau – Bodenklassifikation für bautechnische Zwecke, DIN EN 1997-1 (Eurocode 7): Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 18137 (Teil 3): Bestimmung der Scherfestigkeit im direkten Scherversuch
Häufige Fragen
Wann ist eine bodenmechanische Untersuchung in Munster verpflichtend?
Die DIN 4020 fordert eine bodenmechanische Untersuchung immer dann, wenn die Baugrundverhältnisse nicht als gleichmäßig tragfähig und setzungsarm gelten. In Munster mit seinen wechselhaften glazialen Ablagerungen ist dies bei fast jedem Bauvorhaben der Fall, insbesondere in den Niederungsbereichen der Aa und Werse. Spätestens mit dem Standsicherheitsnachweis nach DIN EN 1997-1 wird der Tragwerksplaner die Bodenkennwerte anfordern, die nur ein Laborversuch liefern kann.
Wie lange dauert eine bodenmechanische Untersuchung im Labor?
Das Standardprogramm mit Klassifikationsversuchen ist in der Regel nach 5 bis 7 Werktagen abgeschlossen. Verformungs- und Festigkeitsversuche wie Oedometer- oder Rahmenscherversuche benötigen aufgrund der zeitabhängigen Konsolidierung und definierten Schergeschwindigkeiten etwa 10 bis 12 Werktage. Eine vorläufige Einschätzung der Bodengruppen kann oft schon nach 3 Tagen kommuniziert werden.
Mit welchen Kosten muss ich für eine bodenmechanische Untersuchung rechnen?
Der Preisrahmen für eine vollständige bodenmechanische Untersuchung in Munster bewegt sich je nach Probenanzahl und Versuchsumfang zwischen €2.730 und €4.550. Ein reines Klassifikationspaket für 3 bis 5 gestörte Proben liegt am unteren Ende, während ein erweitertes Programm mit drei Oedometerversuchen und zwei Scherversuchen den oberen Bereich ausfüllt.
Welche Bodenkennwerte sind für die Gründungsbemessung entscheidend?
Für Flachgründungen sind der Steifemodul Es und die undränierte Scherfestigkeit cu maßgebend, da sie die Setzungsberechnung und den Grundbruchnachweis steuern. Bei Böschungen und Stützkonstruktionen fließen die effektiven Scherparameter φ' und c' aus dem Rahmenscherversuch ein. Die Bodengruppe nach DIN 18196 bestimmt zudem die Frostempfindlichkeitsklasse, was in Munster mit durchschnittlich 50 bis 60 Frosttagen pro Jahr relevant für die Gründungstiefe ist.
Wie werden die Bodenproben für die Laboruntersuchung entnommen?

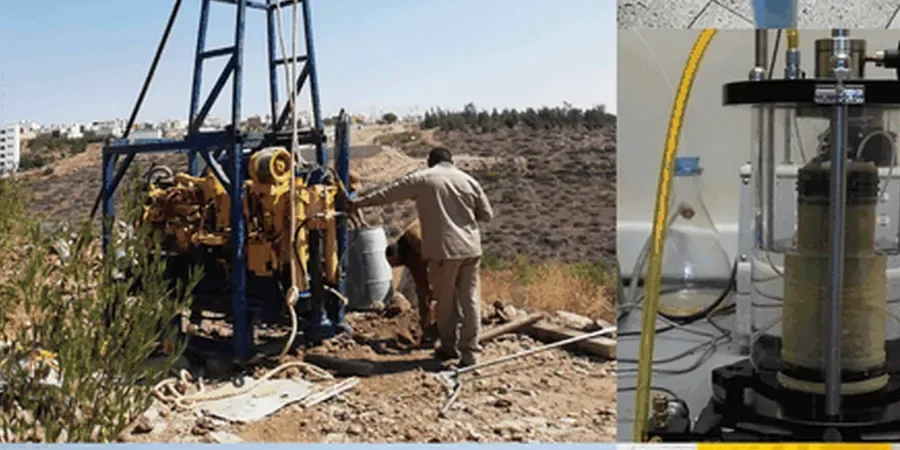

Die Probenentnahme erfolgt in Munster meist aus Bohrkernen von Rammkernbohrungen oder aus Schürfgruben. Für Sondierungen in den sandigen Schichten werden gestörte Proben der Güteklasse 3 nach DIN EN ISO 22475-1 gewonnen, für bindige Horizonte ungestörte Sonderproben der Güteklasse 1 in dünnwandigen Stahlzylindern. Nur diese hohe Probenqualität garantiert, dass die im Labor ermittelten Steifemoduln und Scherfestigkeiten die In-situ-Verhältnisse repräsentativ abbilden.
